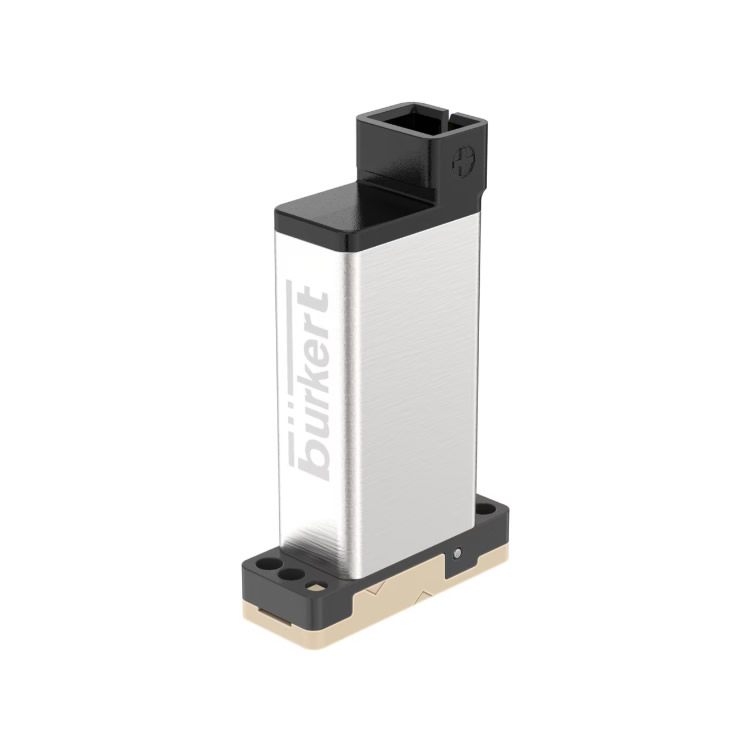

burkert 二位二通电磁阀 20124367

产品型号：20124367

阀门类型：2/2通直动式电磁阀，隔膜隔离介质

功能：两位两通，常闭（静止位置关闭）

流体参数

参数 数值

通径 (DN) 0.8 mm

流量值 (Qn 空气) 13.1 l/min

Kv 值 (水) 0.012 m³/h

Cv 值 (水) 0.014 gpm

内部容积 流体腔：约 1.2 μl

总容积（含接口）：约 6.5 μl

压力范围 真空 … 3 bar（相对压力，真空至 -200 mbar）

最大背压（出口） 1.2 bar

适用介质 耐中性及腐蚀性气体/液体

介质粘度 最大 21 mm²/s

介质温度 +15 … +55 °C（密封材料 FFKM）

电气参数

参数 数值

工作电压 12 V DC

额定功率 0.8 W

电压公差 ±5 %（含残余纹波）

电气接口 设备插座 Typ 2503

防护等级 IP10（配合 Typ 2503 插座时）

材料

部件 材料

阀体（流体腔） PEEK

密封材料 FFKM（全氟橡胶）

膜片 FFKM

法兰密封 FFKM

阀盖/线圈外壳 LCP / 镀镍

紧固螺钉 不锈钢，Torx Plus IP6 M1.6×7

性能与寿命

参数 数值

开关时间 开启（0→10% 压力建立）：约 1.9 ms

关闭（100→90% 压力下降）：约 3 ms

开关噪音 < 36 dB(A)

典型使用寿命 3000 万次开关（实验室耐久测试）

负载持续率 100% ED（连续运行）

真空适用 是（设计耐真空）

环境与安装

参数 数值

环境温度 +15 … +55 °C（FFKM）

安装方向 任意，推荐驱动单元朝上

管路接口 Bürkert 法兰（7 × 18.2 mm）

固定螺钉 2× Torx Plus IP6 不锈钢螺钉 M1.6×7
