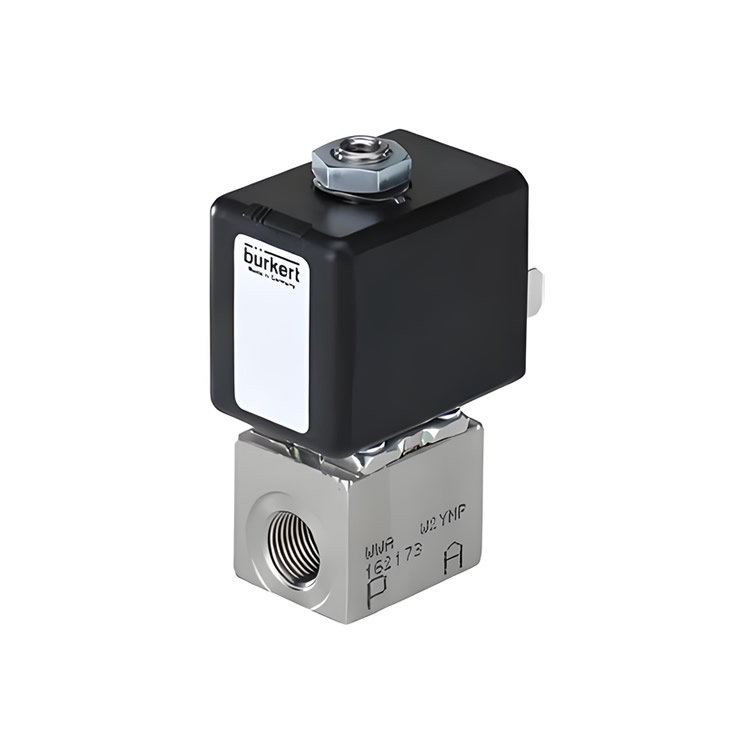

burkert 直动式3/2通电磁阀 385475

Bürkert 直动式 3/2 通电磁阀 - 型号 385475

1. 基本型号信息

产品型号：385475

产品类型：Type 7012 (标准型)

线圈尺寸：24.5 mm (SG3)

电气接口：行业标准 B 型 (不带电缆插头，需另购)

2. 功能与结构

电路功能：CF D (3/2 通电磁阀，直动式，常开)

驱动方式：直动式柱塞阀

阀位状态：常开 (Normally Open)

接口尺寸：G ¼ (内螺纹)

** orifice 通径**：1.2 mm

Kv 值 (水)：0.045 m³/h

3. 电气规格

额定电压/频率/功率：24 V DC / 5.5 W

工作制：100% ED (持续工作率)

电压容差：±10%

功耗：

吸合功率 (AC)：不适用

保持功率 (AC)：不适用

直流功率 (DC)：5.5 W (冷态)，4.5 W (热态)

4. 性能参数

压力范围 (气/水)：

环境温度 75°C：0...10 bar

环境温度 55°C：0...10 bar

介质：中性气体和流体 (如压缩空气、水、液压油、工业真空)

介质温度：-10 °C 至 +100 °C (标准型，FKM密封)

环境温度：最高 +75 °C (取决于功率水平)

粘度：最大 21 mm²/s

开关时间：开启 8...12 ms，关闭 8...12 ms (在 +20°C, 6 bar 出口压力下测量)
