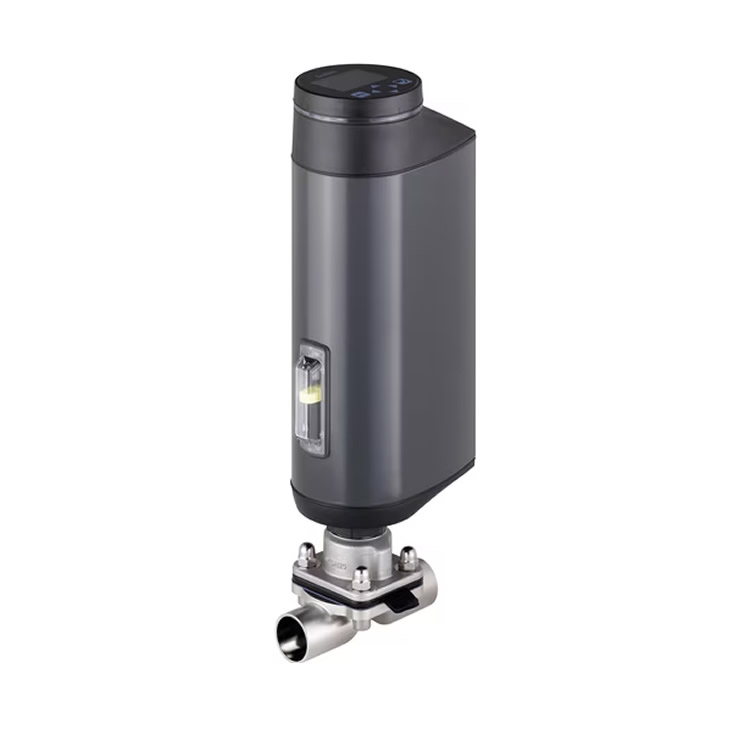

burkert 电动2通隔膜控制阀 3363

3363型隔膜控制阀规格参数手册

一、基础参数

1. 产品类型

   • 电控线性执行器（定位器） + 隔膜 + 二通阀体

   • 安全机制：

     ◦ 可选SAFEPOS能量存储（断电时自动归位至预设安全位置：开/关/保持原位）

     ◦ 无能量存储时：断电锁定最后位置

2. 关键特性

   • 驱动速度：最高4 mm/s（AG2执行器推力2500 N，AG3为11500 N）

   • 关闭时间：

     ◦ AG2：1.5–4.5秒

     ◦ AG3：5.7–12.0秒（取决于行程与工况）

   • 定位器死区：±0.4%

   • 位置指示：

     ◦ 360° LED光环 + 机械位置指示器

   • 防护等级：IP65/IP67（NEMA 4X）

二、结构与材料

1. 阀体类型与材质

   阀体类型 材质 表面处理（Ra）

锻钢阀体 (VS) 1.4435 (F316L/316L) 电解抛光：≤0.38 μm (NO17)<br>机械抛光：≤0.5 μm (NO14)

不锈钢块材 (VI) 1.4435 (316L) 电解抛光：≤0.38 μm (NO17)<br>机械抛光：≤0.5 μm (NO14)

塑料阀体 (PW/PV/PP/PD) PVC-C, PVC-U, PP, PVDF 标准表面（依型号而定）

铸造阀体 (VG) 1.4435 (316L) 电解抛光：≤0.6 μm (NO16)<br>机械抛光：≤0.76 μm (NO06)

2. 隔膜材料与耐温

材料 耐温范围 灭菌耐受

EPDM (AD) -10°C ~ +143°C 150°C蒸汽灭菌60分钟

PTFE/EPDM (EA) -10°C ~ +130°C 140°C蒸汽灭菌60分钟

Advanced PTFE/EPDM (EU) -5°C ~ +143°C 150°C蒸汽灭菌60分钟

GYLON®/EPDM层压 (ER) -5°C ~ +130°C 140°C蒸汽灭菌60分钟

三、性能规格

1. 操作限制

   • 介质压力：

     ◦ AG2执行器（≤DN40）：最高10 bar

     ◦ AG3执行器（DN50–DN100）：DN50/65为10 bar，DN80为6 bar，DN100为3.5 bar

   • 温度范围：

     ◦ 环境温度：-10°C ~ +65°C（无显示屏）；-10°C ~ +60°C（带显示屏）

     ◦ 介质温度：依隔膜材料而定（见上表）

     ◦ 存储温度：-20°C ~ +55°C

2. 流体性能

   • 流量系数（Kv）：

     ◦ DN8：1.5–1.9 m³/h

     ◦ DN25：14.6–18 m³/h

     ◦ DN100：180–240 m³/h（依连接标准不同）

   • 死区空间：极小化设计，适用于高纯度/无菌流程
