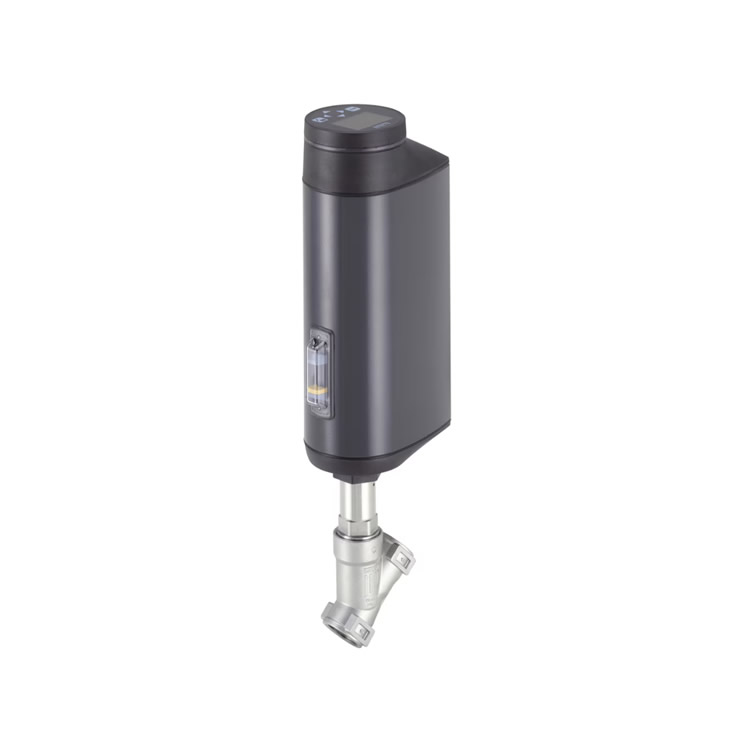

burkert 电动式2通角座控制阀 3360

burkert 电动式2通角座控制阀 3360

一、基础参数

类别 规格

型号 Type 3360

类型 电动两通角座控制阀

公称通径 DN 15~65 / NPS ⅓~2 ⅓

公称压力 PN 25 (DIN EN 1333) / Class 150 (DIN EN 1759)

执行器尺寸 AG2（公称力 1300/2500 N） / AG3（公称力 7700/10000 N）

安全位置设置 带SAFEPOS储能包：开/关/可编程位置；无储能包：锁定最后位置

流量方向 逆关闭方向（阀座下方）

控制器类型 定位器或过程控制器（可选）

重量 AG2：≤5.5 kg；AG3：≤16 kg（含阀体）

二、性能参数

1. 流体特性

• 工作压力：0~25 bar(g)（真空版可选-0.9 bar(g)）

• Kvs值：5.0~90 m³/h（详见流体数据表）

• 流量特性：修正等百分比（理论可调比50:1）

• 阀座泄漏等级（DIN EN 60534-4）：

  • 金属密封（不锈钢）：Class III/IV，适用温度-40~230°C

  • 软密封（PTFE/PEEK）：Class VI，PTFE适用≤130°C，PEEK适用≤230°C

• 关闭时间：AG2: 2.3~6.6 s；AG3: 8.7 s

• 行程速度：AG2（1300N）6 mm/s；AG2（2500N）4 mm/s；AG3（7700/10000N）3 mm/s

2. 电气特性

• 工作电压：24 V DC ±10%（最大纹波10%）

• 工作电流：AG2 ≤3 A（含储能包充电电流）；AG3 ≤5 A

• 待机功耗：2~5 W

• 防护等级：IP65/IP67（NEMA 4X）

• 环境温度：-25~65℃（无附加模块时）
