burkert 气动2通截止阀 2301

burkert 气动2通截止阀 2301

一、基础技术参数

1. 类型描述

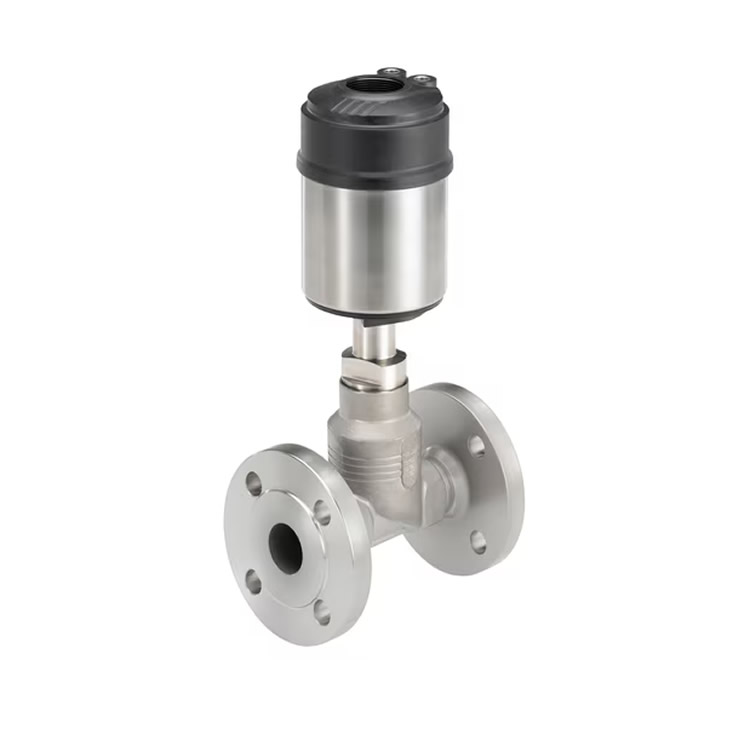

   • 气动操作二通截止控制阀（Pneumatically operated 2-way Globe Control Valve）

   • 流量方向：阀座下方（Flow direction below seat）

   • 控制功能：

     ◦ CF A：弹簧力常闭（Normally closed）

     ◦ CF B：弹簧力常开（Normally opened）

   • 泄漏等级：III/IV/VI级（DIN EN 60534-4）

2. 性能特性

   • 控制特性：等百分比（Equal percentage），可选线性（Linear）

   • 理论可调比：50:1

   • 循环寿命：高周期寿命，免维护操作

   • 阀体材质：不锈钢（Flow optimised body in stainless steel）

3. 尺寸范围

   • 公称通径：DN 10–DN 100（NPS ¾–NPS 4）

   • 执行器尺寸：

     ◦ Ø 50 mm (D), 70 mm (M), 90 mm (N), 130 mm (P), 225 mm (L)

二、操作参数

1. 压力范围

   • 操作压力：0–25 bar(g)，可选40 bar(g)

   • 真空版本：+0.9 bar(g)

   • 公称压力：PN 25/PN 40（DIN EN 1333）, Class 150（DIN EN 1759）

2. 温度范围

   • 介质温度：-40°C 至 +230°C（高温版本支持+230°C蒸汽）

   • 环境温度：

     ◦ 带定位器/控制器Type 8791/8792/8793：-10°C 至 +80°C

     ◦ 带定位器Type 8692/8693/8694：-10°C 至 +55°C

3. 流量特性

   •  K_v  值范围：0.1–140 m³/h（取决于阀座尺寸）

   • 阀座可更换，单端口尺寸支持多  K_{vs}  值

   • 黏度限制：最大600 mm²/s
